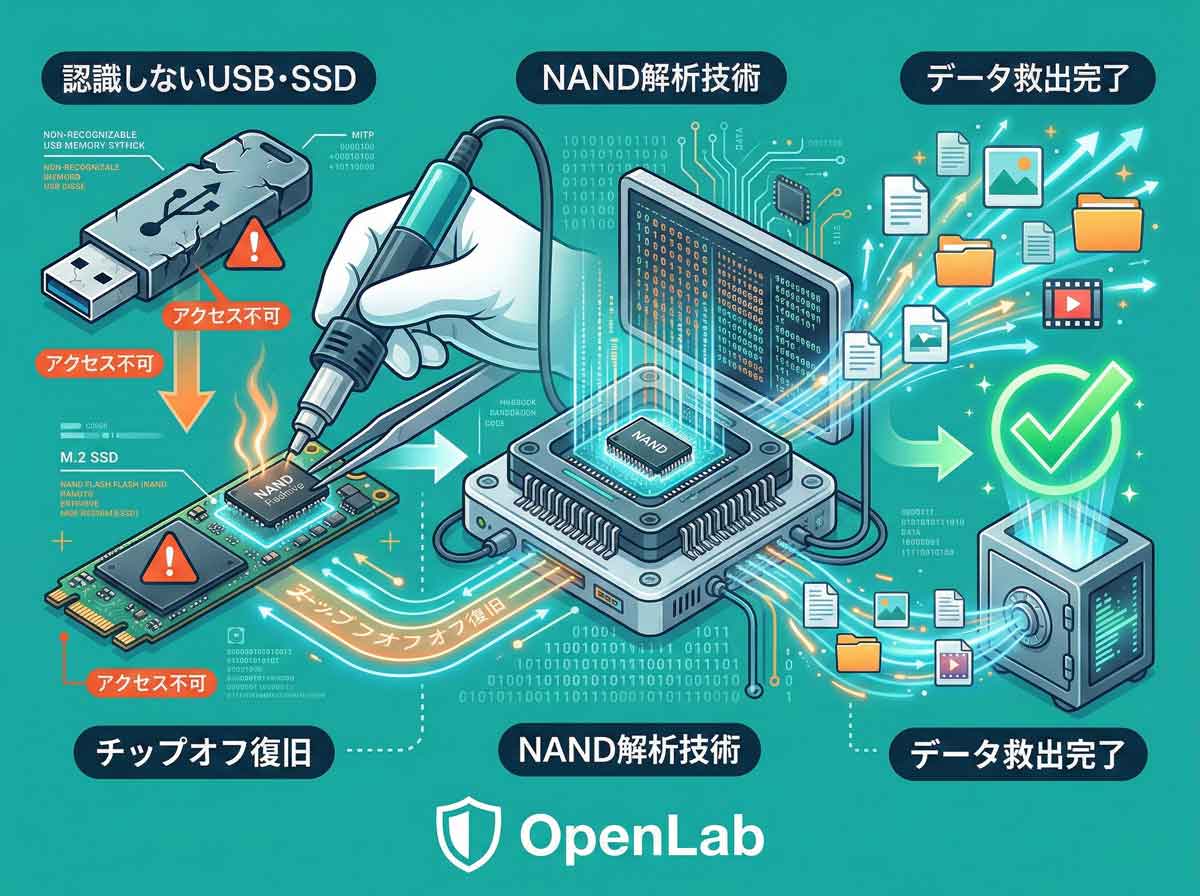

認識しないUSBメモリやSSDを救う最終奥義「チップオフ復旧」と、NANDフラッシュ解析という深淵な技術
パソコンに挿してもランプすら点かない、デバイスマネージャーにも一切表示されないUSBメモリやSSD。
このような「完全な沈黙」は、多くの場合、データの送受信をコントロールする「頭脳（コントローラーチップ）」が物理的に焼き切れていることを意味します。
通常のパソコンや市販の復旧ソフトでは、この状態のメディアからデータを引き出すことは100%不可能です。しかし、プロのデータ復旧業界には、この絶望的な状況を打破する「チップオフ（Chip-off）」と呼ばれる最終奥義が存在します。
この記事では、基板から記憶チップを物理的に剥ぎ取り、暗号のような生データ（ダンプ）を解読して本来のファイルを再構築するという、データ復旧技術の中でも最も高度でマニアックな「NANDフラッシュのリバースエンジニアリング」の世界へご案内します。
目次
1. 「チップオフ（Chip-off）復旧」とは何か？
USBメモリやSSDの内部は、大きく分けて2つの部品で構成されています。
データを保存する倉庫である「NANDフラッシュメモリ（記憶チップ）」と、パソコンと通信してデータの出し入れを管理する「コントローラーチップ」です。
コントローラーを無視して「記憶の塊」を直接読む
USBメモリが認識しなくなる原因の多くは、倉庫（NAND）の火事ではなく、入り口の案内人（コントローラー）が過電流や静電気で突然死してしまうことにあります。
入り口が封鎖されているなら、壁を壊して直接倉庫の荷物を取り出せばいい。これがチップオフの基本的な考え方です。
具体的には、故障した基板からNANDフラッシュメモリをホットエアー（熱風を出す専用ヒーター）などで物理的に取り外し、特殊な読み取り装置（NANDプログラマー）に直接セットして、内部の生データ（ダンプデータ）を強制的に吸い出します。
どんな時に使われる最終手段なのか
- USBコネクタが根元から折れ曲がり、基板の配線が修復不可能なほど断線している。
- 水没や過電圧により、コントローラーチップが黒焦げに焼損している。
- ファームウェアが完全に崩壊し、PC-3000等のテクノモード（診断モード）でも通信が確立できない。
上記のような、他のすべてのアプローチが通じない「重度物理障害」の際に、チップオフが選択されます。
2. なぜ「そのまま」ではデータが読めないのか？
「チップを外してリーダーで読めば終わり」であれば、少しハンダ付けが得意な人なら誰でも復旧できるでしょう。しかし、本当の地獄はここから始まります。
NANDチップの中身は「バラバラのパズル」
読み取り装置を使ってNANDチップから抽出した生データ（Dumpデータ）をバイナリエディタで開いてみても、そこにあるのは無意味な「0と1」の羅列だけです。写真（JPEG）や書類（PDF）の形は一切保っていません。
なぜなら、データはNANDチップの中に、1枚の綺麗な絵として保存されているわけではないからです。
巨大なジグソーパズルのように何万個ものピースに分割され、さらにそれらが「わざとバラバラの順番」で格納されているのです。
失われた「コントローラー（翻訳家）」の代わりを務める
本来であれば、コントローラーチップがこの「バラバラのピース」を一瞬で元の順番に並べ直し、Windowsが理解できるファイルシステム（FAT32やNTFS）の形に翻訳してパソコンに渡してくれます。
しかし、チップオフ復旧ではそのコントローラーが既に死んでいます。
つまり、エンジニアは抽出した生データの中から、「亡くなったコントローラーが、どのようなルール（アルゴリズム）でデータを並べ替えていたのか」を推理し、ソフトウェア上で仮想的にコントローラーを再現しなければならないのです。
3. 立ちはだかる3つの技術的な壁（アルゴリズム）
仮想コントローラーを構築するためには、フラッシュメモリ特有の複雑なアルゴリズムを紐解く必要があります。
壁1：ウェアレベリング（偏摩耗を防ぐ分散書き込み）
フラッシュメモリには「書き込み回数の寿命」があります。同じ場所にばかりデータを書き込んでいると、その部分だけがすぐに寿命を迎えてしまいます。
これを防ぐため、コントローラーは「ウェアレベリング（Wear Leveling）」という技術を使い、データを空いている場所に均等に分散させて書き込みます。
Windowsから見ると「同じフォルダに上書き保存した」つもりでも、NANDチップの中では「全く別の物理アドレスに移動して保存」されています。この「論理アドレス（PCからの見え方）」と「物理アドレス（実際の保存場所）」の対応表（トランスレーション・テーブル）を見つけ出し、パズルを正しい順番に並び替える必要があります。
壁2：ページとブロックの複雑な階層構造
NANDメモリは、「ページ」という小さな単位と、それが集まった「ブロック」という単位で構成されています。
さらに、複数のチップを並列処理（インターリーブ）して速度を上げる技術が使われている場合、データは「チップAのブロック1」→「チップBのブロック1」→「チップAのブロック2」というように交互に跨って保存されています。
チップの数や配線の構造によって、この「データの跨り方」は千差万別であり、正しい組み合わせ（アセンブリ）を見つけなければ、ファイルは半分に切れたままになります。
壁3：XORスクランブルとECC（エラー訂正）
現在のNANDメモリは、微細化の影響で「データが隣のセルに干渉して文字化けする」という問題を抱えています。
これを防ぐため、コントローラーはデータを保存する前に「XORスクランブル」という暗号のような処理をかけ、特定のパターン（0ばかり、1ばかり）が連続しないようにデータをかき混ぜています。
さらに、読み出し時のエラーを自動修復する「ECC（エラー訂正符号）」も付加されています。
復旧エンジニアは、無数にあるXORキー（スクランブルの解除パターン）の中から、そのコントローラーメーカー（PhisonやSilicon Motionなど）が使用していた固有のパターンを特定し、暗号を解除しなければなりません。
4. チップオフ復旧の実際の作業フロー
OpenLabにおいて、チップオフ復旧は以下のような極めて専門的なプロセスを経て行われます。
Step1. 基板からのNANDチップ剥離（リワーク）
まず、故障した基板を特殊なヒーターで加熱し、ハンダを溶かしてNANDチップを慎重に取り外します。温度が高すぎるとチップ内のデータが熱で消滅してしまうため、温度プロファイルの管理が必須です。
外したチップの裏側には無数の足（BGAピンやTSOPピン）があり、ここに残った古いハンダや接着剤（アンダーフィル）を、顕微鏡下でフラックスとハンダ吸取線を使って綺麗に清掃します。
Step2. 専用プログラマーによるダンプ（生データの抽出）
清掃したNANDチップを、PC-3000 Flashなどの専用のNANDリーダ（プログラマー）のアダプタにセットします。
チップの仕様（メーカー、容量、ページサイズなど）を読み取り、数時間〜数日かけてチップ内の全物理領域のイメージデータ（ダンプ）をPC内に吸い出します。
Step3. アルゴリズムの解析と仮想コントローラーの構築
吸い出したダンプデータに対し、エンジニアがソフトウェア上で以下の作業を行います。
- ECCエラーの修正：読み取り時に発生したビットエラーを、付加されているパリティデータを使って数学的に修復します。
- XORの解除：スクランブルを解除し、人間が読めるバイナリパターンに戻します。
- ブロックの並べ替え：ウェアレベリングの規則を解析し、バラバラのブロックを正しい順番（論理イメージ）に結合します。
この作業が成功して初めて、画面上に「旅行の写真」や「エクセルのフォルダ」が表示され、データの抽出が可能になります。
5. チップオフが「できない」絶望的なケース
最強の復旧技術であるチップオフですが、現代のデバイスの進化により、この手法が使えないケースが増えてきています。
モノリス（一体型）構造のMicroSDや極小USB
近年のMicroSDカードや、指先サイズの極小USBメモリは、「モノリス（Monolithic）」と呼ばれる構造で作られています。
これは、コントローラー、NANDメモリ、配線をすべて一つの黒い樹脂の塊の中に封入してしまったものです。
「剥がすべきNANDチップ」が独立して存在しないため、通常のチップオフは不可能です。
この場合、表面の樹脂をレーザーやサンドペーパーでミクロン単位で削り落とし、内部の微細な配線パターン（テストポイント）を露出させ、そこに髪の毛より細い銅線をハンダ付けしてデータを抜くという、変態的なレベルの技術（スパイダーワイヤリング）が必要になります。成功率は下がり、費用も跳ね上がります。
ハードウェア暗号化が施されているSSD
コントローラー内に「暗号化エンジン」が搭載されている最新のSSD（特にNVMe SSDやAppleのT2/M1チップ搭載機）では、チップオフは無意味です。
ダンプデータを吸い出すこと自体は可能ですが、データは強力なAES-256等で暗号化されており、その復号キーは「死んでしまったコントローラー内部」にしか存在しません。
コントローラーが死んだ時点で、暗号を解く鍵も永遠に失われるため、データを再構築することは不可能です。
6. 圧倒的な手間に見合うOpenLabの技術と料金
チップオフ復旧は、データ復旧エンジニアの「知恵の輪」であり、膨大な時間と経験を要する最高難易度の作業です。
一般的に、このレベルの物理障害・解析作業を依頼すると、15万円〜30万円という高額な見積もりが提示されることが珍しくありません。
しかし、OpenLabでは、PC-3000 Flashの豊富なアルゴリズムデータベースと、専門エンジニアの熟練の解析スピードにより、コストを劇的に圧縮しています。
コントローラー故障によるUSBメモリ・SDカードのチップオフ復旧であっても、定額59,800円（税込）の上限価格で対応します。
「大切なデータだけど、何十万も払えない」。そんなお客様の最後の希望となるべく、適正価格で最高峰の技術を提供しています。
よくある質問
USBメモリを折ってしまいました。チップオフで直りますか？
基板が折れていても、一番奥にある黒い四角い部品（NANDフラッシュメモリ）自体にヒビや割れがなければ、チップオフ技術によってデータを取り出せる可能性は非常に高いです。折れた破片はそのままにしてお送りください。
他社で「コントローラー故障で復旧不可」と言われました。
その業者がチップオフの設備（PC-3000 Flash等）や解析技術を持っていない場合、「復旧不可」と診断されることがあります。NANDチップ自体が無事であればOpenLabで復旧できる可能性がありますので、セカンドオピニオンとしてぜひご相談ください。
まとめ
- Point
チップオフは、認識しないメモリの基板から直接チップを外して読む最終手段。
- Point
単に読むだけでなく、ウェアレベリング等の複雑なパズルを解読する解析技術が必須。
- Point
OpenLabなら、最高難易度のNAND解析も定額59,800円で対応可能。
USBメモリが認識しなくなることは、現代のデジタルライフにおいて頻繁に起こる事故です。
パソコンが「デバイスが認識されません」と冷たく突き放しても、黒いチップの中にはあなたのデータが確実におとなしく眠っています。
その重い扉をこじ開け、パズルを解き明かすのが私たちOpenLabの使命です。絶望的な状況でも、決して諦めずにご相談ください。
